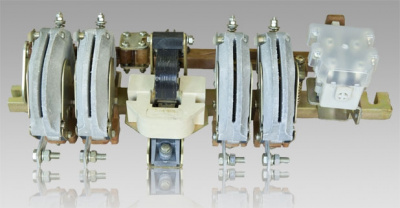

Контактор КТ 6024 380в 160А
Контакторы КТ-6024 — четырехполюсные контакторы электромагнитные открытого исполнения общего применения серии КТ-6000 предназначены для включения и отключения приемников электрической энергии и рассчитаны на номинальное напряжение 380В переменного тока. По воздействию климатических факторов внешней среды контакторы изготавливаются для умеренного, тропического и холодного климата категорий размещения 3.
Контакторы КТ-6024 рассчитаны для работы в продолжительном, прерывисто — продолжительном и повторно — кратковременном режиме с частотой включения до 1200 В в час. Номинальное напряжение главных контактов, 380 В переменного тока частотой 50, 60 Гц.
Основные параметры контактора КТ 6024
Тип контактора | КТ-6024 |
Параметры катушки | |
- род тока | переменный |
- номинальное напряжение, В, частота 50 Гц | 110, 220, 380 |
Параметры главной цепи | |
- количество контактов | 4 |
- вид контактов | замыкающие |
- род тока | переменный |
- номинальный ток, А | 100 |
- номинальная частота, В, частота 50 Гц | 380 |
Параметры дополнительной цепи | |
- кол-во замыкающих контактов | 2 |
- кол-во размыкающих контактов | 2 |
- номинальное напряжение переменного тока, В | 380, 660 |
- номинальное напряжение постоянного тока, В | -------- |
Категория применения | АС-4 |
Для работы трехфазных цепей вполне хватает трехполюсных контакторов, но при необходимости отключения нейтрального полюса в контакторе должна быть предусмотрена еще одна пара контактов. Контактор КТ-6024 решает данную задачу. В его конструкции предусмотрено 4 полюса, которые коммутируют 3 фазные цепи и одну нейтральную.
Правила приемки контакторов КТ-6024
Приемку контакторов КТ-6024 производит отдел технического контроля предприятия-изготовителя, согласно технических условий ТУ У 31.2-22820979-003:2007 и комплекта конструкторской документации.
В работы по приемке контакторов входят:
- квалификационные испытания;
- приемо-сдаточные испытания;
- периодические испытания;
- типовые испытания.
Квалификационным испытаниям подвергается первый образец установленной серии, который прошел приемо-сдаточные испытания с целью определения готовности производства к серийному выпуску продукции на основании отработанного производственного процесса, обеспечивающего производственного процесса, обеспечивающего стабильное качество продукции. Объемы серии устанавливаются актом приемки исследуемого образца.
Приемо-сдаточные и периодические испытания должен проходить каждый контактор, с целью определения его соответствия требованиям технических условий и комплекта конструкторской документации.
Типовые испытания проводятся только при изменении конструкции контакторов или технологии их производства. Испытания проводятся на контакторах, в количестве, установленном пердприятием-изготовителем.
Устранение нагрева контактов, превышающего норму
При работе контактора КТ 6024 возможен нагрев главных контактов выше нормы. Причиной этого могут быть:
- превышение номинальной нагрузки;
- чрезмерный износ контактов;
- наличие грязи, пыли или нагара на контактах;
- ослабление контакта в месте присоединения неподвижного контакта или в месте соединения подвижного контакта с рычагом и гибкой связью;
- небольшое контактное нажатие.
При превышении нагрузки выше номинальной необходимо проверить ток нагрузки. Если нет возможности уменьшить нагрузку, то необходимо сменить контактор на аппарат с большим номинальным током. Если контакты чрезмерно изношены, то их необходимо сменить на новые. В случае, когда контакторы загрязнены или подгорели, то следует протереть контакты и зачистить их напильником, не меняя профиль. Слабый контакт в месте крепления контактов устраняется путем затяжки крепящих болтов, а если имели место окисление контактных поверхностей, то зачистка их до блеска устранит эту проблему. При малом контактном нажатии следует сменить пружину.
Структура условного обозначения контакторов КТ-6024 БУ3
КТ - контактор переменного тока с управлением переменным током
6 - условный номер серии;
0 - с универсальным присоединением проводов на рейке;
1 - номинальный ток - 100 ампер;
3 - число полюсов главных контактов контактора;
Б - дополнительное условное обозначение специфических особенностей серии;
Исполнение:
У — для районов умеренного климата;
ХЛ — холодного климата;
3 — категория размещения.
Присоединение внешних проводников —универсальное.
Степень защиты — IР00.
Гарантийные обязательства:
Предприятие-изготовитель гарантирует соответствие контакторов требованиям ОСТ 16.0.524.001-72 при соблюдении потребителем условий эксплуатации и хранения, установленных в техническом описании на контактор.
Гарантийный срок эксплуатации контакторов 2 года с начала ввода в эксплуатацию, но не более трех лет со дня продажи.
Механическая износостойкость - 10000000 циклов,
Коммутационная износостойкость - 200000 циклов
Упаковка: картонно-пенопластовый короб
Вес нетто: 9.1кг
Вес брутто: 9.564кг
Объем: 0.49 х 0.25 х 0.23 = 0,028 м.куб
